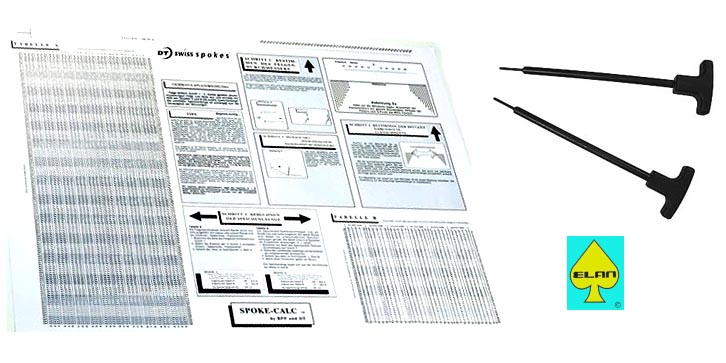

☆DT SWISS スポークチャート
＜ホイール組み時にスポーク長を算出するためのツール＞
※注意：ニップルがリム内に隠れる（ヒドゥンニップル）のリムにはご使用できません。その他一部の特殊なリム、スポークにも対応しません。
① リム直径の測定
付属の測定具をリムのスポーク穴にFig 1aの要領で入れる。

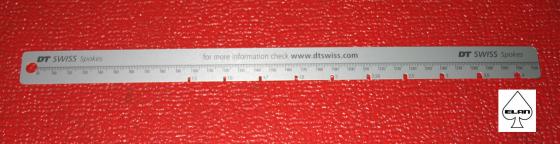

チャート上部のスケールに測定具の先端を合わせ、スケールの数値を読み取る。
②ハプフランジ幅の測定
ハブをＦig 2aの上に置きシャフトの先端をA～Jのラインに合わせる。
ハブの両方のフランジの幅をFig 2aのスケールで測定する。(フランジの中心で測定する)
③ハプスポーク穴の直径の測定
Fig 3aの要領でハブスポーク穴の直径を測定する。
④スポーク長の算出
TABLE Aの縦軸がステップ①で測定したリムの直径、横軸がステップ②で測定したハブフランジの幅(スケールのO～50の数字はフランジの幅の1/2)縦軸と横軸の交点の数字を読み取る。
TABLE Bの縦軸がステップ③で測定したハブのスポーク穴の直径、横軸がクロス数(リムのホール数の欄を参照)
(０はラジアル組、１は２本組、２は４本組、３は６本組、４は８本組)その交点の数値を読み取る。
TABLE Aの数値－TABLE Bの数値＝スポークの長さ |
 |
